測試隔音系列
電磁屏蔽室
湖南省益音聲學技術有限公司隔音屏蔽室（電磁屏蔽室）技術方案
一、工程方案的設計：
1.1設計依據：
1.2《城市區域環境噪聲標準》（GB3096-96）
1.3《民用建筑隔聲設計規范》（GBJ118-88）
1.4《聲學純音氣導聽閾測定聽力保護用》（GB/T7583-1987）
1.5《室內空氣質量標準》（GB/T18883-2002）
1.6《建筑設計防火規范》（GBJ16-87）(2001年版)
1.7甲方文件提供的現有建筑尺寸資料和設計要求
1.8本公司同類隔音工程設計和施工參數
二、聲學性能的設計：
1包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。
三、隔聲屏蔽設計：
3.1采用了三項新技術：超耗能隔音墻，微真空層疊隔音技術，雙磁控聲閘隔聲門技術，
3.2隔聲墻體采用我公司最新開發的超耗能隔音墻，該墻體厚度小，隔音屏蔽大。
四、電生理測聽室（電磁屏蔽室）;
4.1電生理室主要用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量的密閉屏蔽窒，電生理室的尺寸和射頻吸波材料的選用主要由受試設備（EUT）的外行尺寸和測試要求確定。
五、組成結構：
電生理室主要組成結構主要為屏蔽室，和吸波材料。屏蔽室由屏蔽殼體，屏蔽門，通風波導窗及各類電源濾波器等組成。電磁屏蔽室的地面，天花板和墻面反射最小，受外界環境干擾最小，是經過屏蔽設計的六面盒體，在其內部覆蓋有電磁波吸波材料。
六、屏蔽室屏蔽性能
6.1微波：1GHZ-10GHZ≥100Db,10GHZ-18GHZ≥90Db
6.2歸一化場地衰減±4dB場均勻性0-6dB符合GJB2926-97標準
七、
7.1屏蔽室墻體分為內外雙層墻，厚度為500mm, 外部T1.2鋼板靜電噴涂，外表美觀，有質感，防潮，防銹，微吸音。

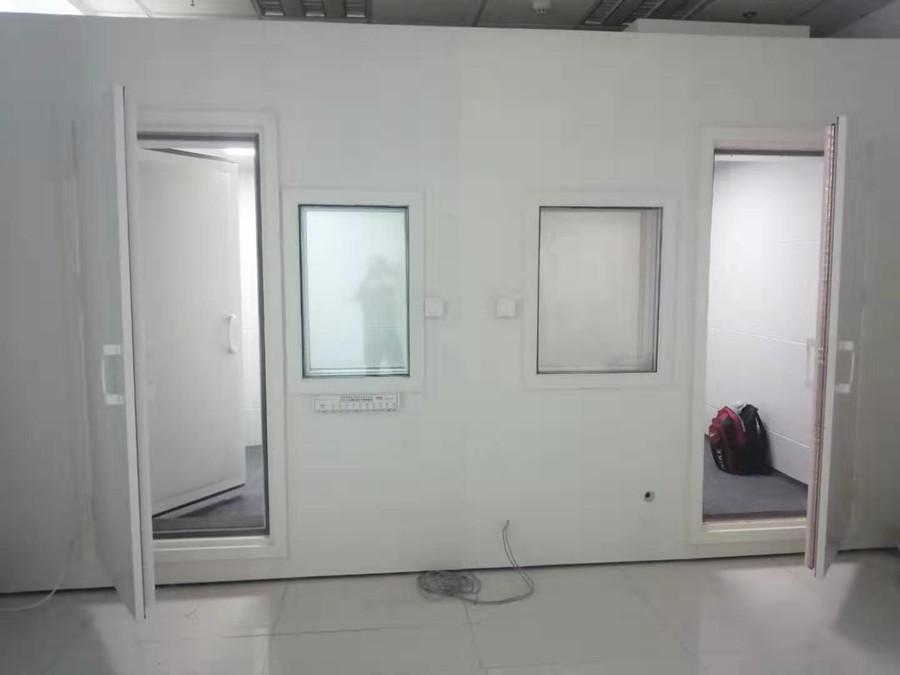

7.2內外對開雙閘屏蔽門（隔聲門）1900mm*800mm
7.3在外墻體內層六面加蓋金屬吸波材料，內墻內層加覆蓋金屬吸波網六面。（0.1銅網100目）
7.4屏蔽門四周采用鈹青銅簧片，其性能指標己達到美國 IAC公司水準。
7.5屏蔽觀察窗采用微真空層疊MVC隔音窗技術。
7.6在工程中， 我們采用了一種微穿孔吸聲材料為內飾護面的吸聲結構，該結構外層采用微穿孔鋁扣板作為吸音屏蔽內飾，由于該護面的吸聲屏蔽選擇性較強。
八、通風系統屏蔽設計，在窒內與室外風口處安裝屏蔽波導窗，依照當前國外同類產品（美國IAC公司）的設計， 通風量根據房間面積設計在：2.85-8.5m/min.
九、采光照明-間接照明技術的應用，針對照明舒適度問題，我公司率先在隔音屏蔽領域引進了，間接照明技術，一方面把照明燈具光線處理，使之間接化，自然化，柔和化，舒適化。
環境的環保設計，采用100％環保材料，達到無毒，無味，無輻射要求。
十一、
生產流程：
十二、施工工期（2個工作日）
十三、終身成本保修
十四、大小規格甲方需求
十五：售后服務方案：
乙方承諾對每臺銷售產品免費保修（三）年，質保期內如發生非人為情況下出現的破損，剝落，變形等現象或其它故障影響聲學效果或妨礙正常檢測工作的，可免費更換或維修相應的聲學構件，在超出質保期內或人為損壞情況下，按市場價收取材料費或成本費用。
設備或設備產生的產品有質量問題時，供方接到需方通知后需在1天內到現場處理并按與需方協商的時間內達成。
一、工程方案的設計：
1.1設計依據：
1.2《城市區域環境噪聲標準》（GB3096-96）
1.3《民用建筑隔聲設計規范》（GBJ118-88）
1.4《聲學純音氣導聽閾測定聽力保護用》（GB/T7583-1987）
1.5《室內空氣質量標準》（GB/T18883-2002）
1.6《建筑設計防火規范》（GBJ16-87）(2001年版)
1.7甲方文件提供的現有建筑尺寸資料和設計要求
1.8本公司同類隔音工程設計和施工參數
二、聲學性能的設計：
1包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。
三、隔聲屏蔽設計：
3.1采用了三項新技術：超耗能隔音墻，微真空層疊隔音技術，雙磁控聲閘隔聲門技術，
3.2隔聲墻體采用我公司最新開發的超耗能隔音墻，該墻體厚度小，隔音屏蔽大。
四、電生理測聽室（電磁屏蔽室）;
4.1電生理室主要用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量的密閉屏蔽窒，電生理室的尺寸和射頻吸波材料的選用主要由受試設備（EUT）的外行尺寸和測試要求確定。
五、組成結構：
電生理室主要組成結構主要為屏蔽室，和吸波材料。屏蔽室由屏蔽殼體，屏蔽門，通風波導窗及各類電源濾波器等組成。電磁屏蔽室的地面，天花板和墻面反射最小，受外界環境干擾最小，是經過屏蔽設計的六面盒體，在其內部覆蓋有電磁波吸波材料。
六、屏蔽室屏蔽性能
6.1微波：1GHZ-10GHZ≥100Db,10GHZ-18GHZ≥90Db
6.2歸一化場地衰減±4dB場均勻性0-6dB符合GJB2926-97標準
七、
7.1屏蔽室墻體分為內外雙層墻，厚度為500mm, 外部T1.2鋼板靜電噴涂，外表美觀，有質感，防潮，防銹，微吸音。
7.2內外對開雙閘屏蔽門（隔聲門）1900mm*800mm
7.3在外墻體內層六面加蓋金屬吸波材料，內墻內層加覆蓋金屬吸波網六面。（0.1銅網100目）
7.4屏蔽門四周采用鈹青銅簧片，其性能指標己達到美國 IAC公司水準。
7.5屏蔽觀察窗采用微真空層疊MVC隔音窗技術。
7.6在工程中， 我們采用了一種微穿孔吸聲材料為內飾護面的吸聲結構，該結構外層采用微穿孔鋁扣板作為吸音屏蔽內飾，由于該護面的吸聲屏蔽選擇性較強。
八、通風系統屏蔽設計，在窒內與室外風口處安裝屏蔽波導窗，依照當前國外同類產品（美國IAC公司）的設計， 通風量根據房間面積設計在：2.85-8.5m/min.
九、采光照明-間接照明技術的應用，針對照明舒適度問題，我公司率先在隔音屏蔽領域引進了，間接照明技術，一方面把照明燈具光線處理，使之間接化，自然化，柔和化，舒適化。
環境的環保設計，采用100％環保材料，達到無毒，無味，無輻射要求。
十一、
生產流程：
|
1 |
客戶確認過的初步方案 |
|
2 |
生產圖紙設計 |
|
3 |
生產圖紙的審核 |
|
4 |
通過 |
|
5 |
生產 |
|
6 |
運輸 |
|
7 |
安裝（現場組裝） |
|
8 |
安裝（現場組裝）完工 |
|
9 |
外觀客戶滿意 |
|
10 |
客戶對外觀驗收 |
|
11 |
聲學指標檢測 |
|
12 |
合格 |
|
13 |
整體完工 |
|
14 |
售后服務 |
十二、施工工期（2個工作日）
十三、終身成本保修
十四、大小規格甲方需求
十五：售后服務方案：
乙方承諾對每臺銷售產品免費保修（三）年，質保期內如發生非人為情況下出現的破損，剝落，變形等現象或其它故障影響聲學效果或妨礙正常檢測工作的，可免費更換或維修相應的聲學構件，在超出質保期內或人為損壞情況下，按市場價收取材料費或成本費用。
設備或設備產生的產品有質量問題時，供方接到需方通知后需在1天內到現場處理并按與需方協商的時間內達成。
